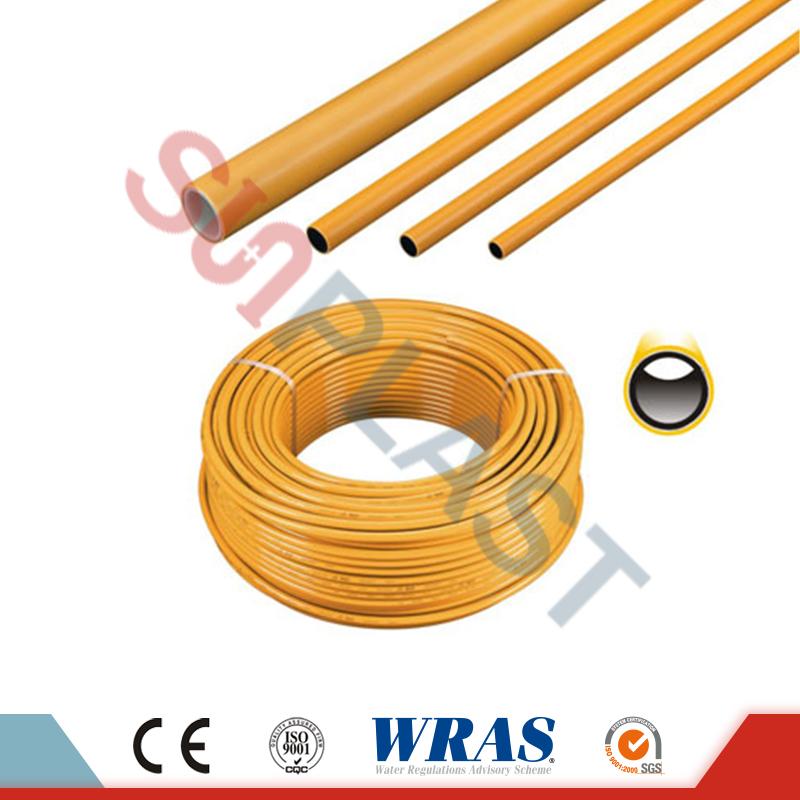

Що таке п'ятишарова структура багатошарової композитної труби?

Багатошарова композитна труба, яку часто називають трубою PEX-AL-PEX, є складним інженерним виробом, який поєднує в собі найкращі властивості пластику та металу в одному високоефективному трубопровідному рішенні. П’ятишарова структура є ключем до її чудової продуктивності, і розуміння функції кожного шару має важливе значення для інженерів-сантехніків, підрядників і менеджерів об’єктів. П’ять шарів складаються з: внутрішнього шару поліетилену (PEX), першого шару адгезиву, центрального алюмінієвого сердечника, другого шару адгезиву та зовнішнього шару поліетилену (PEX). Ця симетрична конструкція забезпечує трубі виняткову міцність, гнучкість, стійкість до корозії та термічну стабільність. Наша фабрика Ningbo Sunplast Pipe Co., Ltd. виробляє п’ятишарові труби.Багатошарова трубапонад 18 років, і ми вдосконалили матеріали та процеси для досягнення оптимальної адгезії шару, узгодженості розмірів і довгострокової надійності.

П'ятишарова структура не є довільною; кожен шар ретельно відібраний і розташований відповідно до конкретних інженерних вимог. Внутрішній і зовнішній шари PEX забезпечують хімічну стійкість, низьке тертя та захист від корозії. Алюмінієвий сердечник забезпечує абсолютний кисневий бар'єр, стабільність розмірів і міцність конструкції. Два адгезивні шари мають вирішальне значення для з’єднання пластикового та металевого шарів, гарантуючи, що труба поводиться як єдиний композит за будь-яких умов експлуатації. Ця комбінація призводить до отримання труби, яка має нижчий коефіцієнт теплового розширення, ніж чисті пластикові труби, кисневу проникність, близьку до нуля, і тиск розриву, який конкурує з металевими трубами. У цьому вичерпному посібнику ми розберемо властивості матеріалу кожного шару, технології виробництва та внесок у продуктивність. Ми також надамо докладні технічні специфікації, параметри контролю якості та приклади реального застосування з великого досвіду нашої фабрики.

Зміст

• 1. Яку функцію виконують внутрішній і зовнішній шари PEX?
• 2. Як алюмінієвий сердечник покращує продуктивність труби?
• 3. Яка роль двох клейових шарів у п’ятишаровій структурі?
• 4. Які ключові технічні характеристики нашої багатошарової труби?
• Часті запитання (FAQ)
• Висновок і консультація щодо продукту

Яку функцію виконують внутрішній і зовнішній шари PEX?

Внутрішній і зовнішній шари п’ятишарової багатошарової труби виготовлені із зшитого поліетилену (PEX), високоефективного полімеру, який хімічно зшитий для покращення його теплових і механічних властивостей. Внутрішній шар знаходиться в прямому контакті з рідиною, що транспортується, тому він повинен бути інертним, гладким і стійким до хімічного впливу. Зовнішній шар діє як захисний екран від механічних пошкоджень, ультрафіолетового випромінювання та хімічних речовин навколишнього середовища. Обидва шари сприяють гнучкості труби, дозволяючи їй згинати та обводити перешкоди без тріщин. наNingbo Sunplast Pipe Co., Ltd., ми використовуємо PEX-B преміум-класу (силан, зшитий) для нашої багатошарової труби, яка забезпечує чудову стійкість до хлору, хлорамінів і високотемпературної води, забезпечуючи тривалий термін служби у складних умовах.

Основні функції та властивості шарів PEX у нашій багатошаровій трубі:

• Хімічна стійкість:PEX стійкий до широкого спектру хімічних речовин, включаючи кислоти, луги та солі, які зазвичай містяться в питній воді та промислових рідинах. Він не іржавіє, не піддається накипу та не піддається корозії, забезпечуючи постійну якість води та потік.
• Внутрішня поверхня з низьким коефіцієнтом тертя:Внутрішній шар PEX має гладку поверхню з шорсткістю менше 0,4 мікрометра, що мінімізує падіння тиску та запобігає накопиченню відкладень або біоплівки. Це покращує гідравлічну ефективність і знижує витрати на перекачування.
• Термічна стабільність:Наші шари PEX можуть витримувати безперервну робочу температуру до 95°C і короткочасні піки 110°C, що робить їх придатними як для систем гарячого водопостачання, так і для систем опалення.
• Гнучкість і керованість:Шари PEX забезпечують трубу гнучкістю для згинання до мінімального радіусу, що в 5 разів перевищує діаметр труби (за допомогою згинальної пружини), що зменшує кількість необхідних фітингів і спрощує установку у вузьких місцях.
• УФ-захист:Зовнішній шар PEX складається з вуглецевої сажі та УФ-стабілізаторів, щоб протистояти деградації під впливом сонячного світла, що дозволяє зберігати трубу на відкритому повітрі протягом тривалого періоду без погіршення стану.

Ефективність шарів PEX підтверджується серією суворих випробувань на нашому заводі. Ми проводимо тривале випробування гідростатичним тиском (відповідно до ISO 1167), щоб переконатися, що шари PEX зберігають свою цілісність за постійного тиску та температури. Ми також проводимо тести на прискорене старіння в хлорованій воді (4 ppm хлору, 90°C), щоб імітувати 50 років служби. Наші результати незмінно показують, що наші шари PEX зберігають понад 85 відсотків своєї початкової міцності на розрив після 10 000 годин впливу, підтверджуючи їх виняткову довговічність. Завдяки цій надійності нашій багатошаровій трубі довіряють у таких критичних сферах застосування, як водопостачання лікарень, централізоване теплопостачання та морські нафтові платформи.

Крім того, внутрішній шар PEX виготовлено з харчових матеріалів, які відповідають стандартам NSF 61, WRAS і DVGW W270 для контакту з питною водою. Це гарантує, що труба не просочує шкідливі речовини у воду, що робить її безпечною для житлових і комерційних систем питного водопостачання. Наша фабрика в Sunplast проводить всебічне випробування екстракцією кожної партії смоли PEX, щоб перевірити її відповідність найсуворішим світовим стандартам. Внутрішній і зовнішній шари PEX забезпечують хімічну стійкість, гнучкість і захист, п'ятишарова структура створює надійну основу для загальної продуктивності труби.

Як алюмінієвий сердечник покращує продуктивність труби?

В основі п’ятишарової багатошарової труби лежить алюмінієвий сердечник, безперервна зварена алюмінієва труба, яка забезпечує трубі характерну жорсткість, кисневий бар’єр і термостабільність. Алюмінієвий сердечник зазвичай виготовляється зі сплаву 1100 або 3003, який забезпечує хороший баланс між міцністю, стійкістю до корозії та здатністю до формування. Він виготовляється шляхом формування труби з алюмінієвої смуги та подальшого зварювання поздовжнього шва за допомогою високочастотного індукційного зварювання. Це призводить до безшовного, газонепроникного бар’єру, який є важливим для роботи труби в системах опалення та водопостачання. Алюмінієвий сердечник також відповідає за здатність труби тримати форму при згинанні, оскільки він зберігає постійну деформацію (пружину), що дозволяє прокладати трубу без постійного затискання.

Ключові функції та властивості алюмінієвого сердечника в нашій багатошаровій трубі:

• Абсолютний кисневий бар'єр:Алюмінієвий шар непроникний для кисню зі швидкістю дифузії кисню менше 0,02 мг/(м²·день), що значно нижче вимог стандарту DIN 4726. Це запобігає потраплянню кисню у воду в замкнутих системах, усуваючи основну причину корозії сталевих радіаторів, насосів і котлів.
• Стабільність розмірів:Алюмінієвий сердечник обмежує теплове розширення шарів PEX, завдяки чому багатошарова труба має коефіцієнт теплового розширення приблизно 0,025 мм/м°C у порівнянні з 0,15 мм/м°C для стандартного PEX. Це усуває потребу в розширювальних петлях у більшості установок і запобігає провисанню або викривленню труб під впливом температурних змін.
• Міцність конструкції:Алюмінієвий сердечник збільшує тиск розриву труби та стійкість до роздавлювання або удару. Наша багатошарова труба має тиск розриву до 80 бар (для труби 16x2 мм), що значно вище, ніж у труб, що містять тільки PEX, і порівнянно з міддю.
• Збереження форми:При згинанні багатошарової труби алюмінієвий сердечник зазнає пластичної деформації, що дозволяє трубі тримати форму без відскоку. Це спрощує монтаж, оскільки трубу можна сформувати так, щоб слідувати необхідному шляху, а потім закріпити з мінімальним затисканням.
• Тепловіддача теплої підлоги:Алюмінієвий сердечник діє як розподільник тепла, рівномірніше розподіляючи тепло від теплої води по поверхні підлоги, зменшуючи перепади температури та підвищуючи ефективність системи.

Алюмінієвий сердечник виготовляється за допомогою фірмового процесу зварювання, який забезпечує безперервний шов без дефектів. Наша фабрика проводить 100-відсоткове неруйнівне випробування зварного шва за допомогою вихрових струмів, перевіряючи, що шов не має тріщин або пустот, які могли б порушити кисневий бар’єр. Ми також проводимо випробування на розрив на випадкових зразках, щоб підтвердити, що алюмінієвий сердечник витримує принаймні в 2,5 рази номінальний робочий тиск. Цей суворий контроль якості гарантує надійну роботу алюмінієвого сердечника в кожній багатошарової трубі протягом очікуваного 50-річного терміну служби виробу.

Практичний приклад із системи централізованого опалення в Скандинавії ілюструє критичну роль алюмінієвого сердечника. Система використовує нашу багатошарову трубу для транспортування гарячої води з температурою 90°C по 2-кілометровій мережі. Кисневий бар’єр, створений алюмінієвим сердечником, запобігає будь-якій корозії компонентів сталевої труби, а низьке теплове розширення дозволяє укладати трубу безпосередньо в бетон без компенсаційних швів. Система експлуатується протягом 12 років без жодних несправностей, пов’язаних із трубами, що демонструє довгострокову цінність алюмінієвого сердечника. У компанії Ningbo Sunplast Pipe Co., Ltd. ми постійно контролюємо продуктивність наших алюмінієвих сердечників шляхом довгострокових тестів на старіння, гарантуючи, що вони зберігають свої бар’єрні властивості та механічну міцність протягом десятиліть служби.

Яка роль двох клейових шарів у п’ятишаровій структурі?

Два клейкі шари в п’ятишаровій багатошаровій трубі часто не помічають, але вони абсолютно критичні для цілісності та продуктивності труби. Розташовані між внутрішнім шаром PEX і алюмінієвим сердечником, а також між алюмінієвим сердечником і зовнішнім шаром PEX, ці адгезивні шари створюють постійний хімічний зв’язок, який гарантує, що труба діє як єдиний єдиний композит. Без цих адгезивних шарів PEX і алюміній розділилися б під впливом напруги, зміни температури або тиску, що призвело б до розшарування, що порушило б кисневий бар’єр і міцність конструкції. Адгезивні шари, як правило, виготовляються з поліетилену зі спеціальною формулою, прищепленого малеїновим ангідридом, який здатний приклеюватися як до неполярної поверхні PEX, так і до поверхні полярного оксиду алюмінію. Наша фабрика в Нінбо Sunplast Pipe Co., Ltd. розробила запатентований склад клею, який забезпечує виняткову міцність з’єднання та стійкість до гідролізу та термічної деградації.

Основні функції та властивості клейових шарів у нашій багатошаровій трубі:

• Хімічний зв'язок:Адгезивні шари створюють ковалентний зв’язок між шарами PEX та алюмінієвим сердечником, запобігаючи роз’єднанню, навіть коли труба піддається вібрації, вигину або термічному циклу. Міцність з’єднання перевіряється за допомогою тесту на відрив, коли смужка шириною 10 мм відшаровується під кутом 90 градусів; наші клейкі шари постійно досягають міцності на відрив понад 3 Н/мм, що перевищує галузевий стандарт у 2,5 Н/мм.
• Розподіл напруги:Адгезивні шари діють як інтерфейс для зняття напруги, розподіляючи напругу, яка інакше була б зосереджена на інтерфейсі PEX-алюміній. Це зменшує ризик мікротріщин в алюмінієвому сердечнику або шарах PEX, підвищуючи загальну стійкість труби до втоми.
• Стійкість до гідролізу:Наша адгезивна композиція розроблена таким чином, щоб протистояти гідролізу навіть в умовах гарячої води до 95°C. Тести на прискорене старіння показують, що міцність з’єднання залишається вище 90 відсотків від початкового значення після 5000 годин занурення у воду при 95°C, демонструючи його довгострокову надійність.
• Термічна стабільність:Адгезивні шари зберігають свої адгезійні властивості в широкому діапазоні температур від -40°C до 110°C, гарантуючи, що труба залишається єдиною структурною одиницею в будь-яких умовах експлуатації.
• Сумісність обробки:Клей наноситься у вигляді розплавленої плівки під час процесу спільної екструзії, забезпечуючи утворення рівномірного шару без пустот між PEX та алюмінієм. Наша фабрика використовує багатошарову коекструзійну лінію, яка наносить клейові шари точної товщини, як правило, від 0,1 до 0,15 мм, щоб забезпечити оптимальну адгезію без додавання непотрібної ваги або вартості матеріалів.

Ефективність клейових шарів перевіряється за допомогою комплексної програми випробувань на нашому заводі. Ми проводимо тест на відрив під кутом 90 градусів на смужках шириною 10 мм, вимірюючи силу, необхідну для відділення PEX від алюмінію. Наш критерій прийнятності — мінімальна міцність на відрив 2,8 Н/мм, і ми перевіряємо зразки з кожної виробничої зміни, щоб забезпечити відповідність. Ми також піддаємо трубу термоциклічному випробуванню, циклічно змінюючи температуру від -20°C до 95°C протягом 500 циклів, а потім повторюємо тест на відрив. Наші результати демонструють, що адгезивні шари зберігають свою міцність з’єднання навіть після екстремальних температурних циклів, підтверджуючи, що наша багатошарова труба залишатиметься повністю склеєною протягом усього терміну служби.

Польовий досвід додатково підтверджує важливість клейових шарів. У застосуванні системи теплої підлоги в комерційних будівлях клейкі шари нашої багатошарової труби забезпечили збереження цілісності кисневого бар’єру навіть після 10 років термічного циклу. Власник будівлі повідомив про відсутність проблем з корозією в насосах і клапанах системи, які були захищені кисневим бар’єром. Цей випадок підкреслює, що адгезивні шари є не просто пасивними компонентами; вони є активним внеском у загальну довговічність і надійність труби. У компанії Ningbo Sunplast Pipe Co., Ltd. ми продовжуємо впроваджувати інновації в технологію клею, розробляючи нові склади, які покращують швидкість з’єднання та скорочують час затвердіння, ще більше підвищуючи якість і стабільність нашої багатошарової труби.

Які ключові технічні характеристики нашої багатошарової труби?

Ningbo Sunplast Pipe Co., Ltd. виробляє широкий асортимент п'ятишарових багатошарових труб для різних систем водопостачання, опалення та охолодження. Наша лінійка продуктів включає розміри від 16 мм до 75 мм зовнішнього діаметру з номінальним тиском від PN10 до PN25. Усі наші багатошарові труби виробляються відповідно до стандартів ISO 9001, ISO 14001 і відповідають вимогам DIN 16836, ASTM F1282 і GB/T 19473. У таблиці нижче наведено основні технічні характеристики наших найпопулярніших розмірів багатошарових труб, які використовуються в житлових, комерційних і промислових проектах по всьому світу. Наша фабрика також може виготовляти індивідуальні розміри труб і довжину рулонів відповідно до конкретних вимог проекту.

На додаток до стандартних розмірів наш завод пропонує серію високого тиску (PN25) з більш товстими стінками для застосування в промислових і висотних будівлях. Ми також пропонуємо спеціальну багатошарову трубу для теплої підлоги, яка має зменшену товщину алюмінію для підвищення гнучкості. Усі наші багатошарові труби випробовуються на міцність на відрив (зчеплення між шарами) і тиск гідравлічного розриву в нашій внутрішній лабораторії. Ми надаємо 50-річну гарантію на наші багатошарові труби, якщо вони встановлені відповідно до наших інструкцій і використовуються в межах заданих температур і тиску.

Наш процес контролю якості включає 100-відсоткову перевірку алюмінієвого зварного шва за допомогою ультразвукової дефектоскопії та високовольтний іскровий тест на трубі для виявлення точкових отворів у покритті. Кожна бухта багатошарової труби позначена унікальним номером партії, що забезпечує повне відстеження від сировини до готового продукту. Наша фабрика в Нінбо Sunplast Pipe Co., Ltd. також пропонує індивідуальні варіанти кольорів (білі, сірі або червоні/сині смуги) для легкої ідентифікації ліній гарячої та холодної води. Завдяки нашим великим запасам і гнучким виробничим можливостям ми можемо доставити багатошарову трубу в будь-яке місце протягом 2-4 тижнів. Ми також надаємо комплексну технічну підтримку, включаючи гідравлічні розрахунки, аналіз розширення та навчання монтажу.

Часті запитання (FAQ)

Питання 1: Чому для багатошарових труб п'ятишарова конструкція краща, ніж тришарова?

Відповідь: п'ятишарова структура забезпечує чудове зчеплення та довговічність порівняно з тришаровою структурою. У тришаровій трубі шар PEX безпосередньо з’єднаний з алюмінієвим сердечником без спеціальних адгезивних шарів, що може призвести до розшарування з часом, особливо під час термічного циклу та коливань тиску. Два клейкі шари в нашій п’ятишаровій багатошаровій трубі створюють хімічний зв’язок, який є міцнішим і стійкішим до гідролізу, забезпечуючи збереження структурної цілісності труби та кисневий бар’єр протягом усього терміну служби. Ось чому п’ятишарові труби є кращим вибором для вимогливих систем опалення та водопостачання.

Питання 2: Чи може алюмінієвий сердечник у п’ятишаровій трубі з часом піддаватися корозії?

Відповідь: Алюмінієвий сердечник нашої багатошарової труби повністю закритий внутрішнім і зовнішнім шарами PEX, які скріплені шарами адгезиву. Це означає, що алюміній ніколи не контактує з водою чи повітрям, тому не піддається корозії. Навіть у разі розрізання труби, оголена алюмінієва кромка швидко герметизується повзучими шарами PEX, що є властивістю матеріалу самовідновлюватися. Наша фабрика перевірила цю здатність до самовідновлення та підтвердила, що кисневий бар’єр відновлюється протягом 24 годин при кімнатній температурі. В результаті алюмінієвий сердечник залишається без корозії протягом усього терміну експлуатації труби.

Питання 3: Як п'ятишарова структура впливає на теплопровідність труби та втрати тепла?

Відповідь: п'ятишарова структура з алюмінієвим сердечником знижує теплопровідність порівняно з чисто мідними трубами. Алюмінієвий сердечник має теплопровідність близько 200 Вт/(м·К), що значно нижче, ніж у міді (385 Вт/(м·К)). Однак шари PEX мають набагато нижчу провідність (0,35 Вт/(м·K)), тому загальна ефективна теплопровідність багатошарової труби набагато нижча, ніж міді. Це призводить до зниження теплових втрат у системах гарячого водопостачання до 40 відсотків, покращуючи енергоефективність. У системі теплої підлоги алюмінієвий сердечник рівномірно поширює тепло, зменшуючи градієнти температури та покращуючи ефективність системи. Наша фабрика надає детальні дані про теплові характеристики, щоб допомогти інженерам оптимізувати дизайн системи.

Питання 4: Чи придатні п'ятишарові труби для використання з усіма типами фітингів і систем з'єднання?

Відповідь: Так, п’ятишарова багатошарова труба сумісна з широким спектром систем з’єднання, включаючи прес-фітинги, компресійні фітинги та фітинги з натисканням. Однак дуже важливо використовувати фітинги, спеціально розроблені для багатошарових композитних труб, оскільки вони відповідають зовнішньому діаметру труби та забезпечують належне ущільнення. Наша фабрика рекомендує використовувати прес-фітинги з ущільнювальними кільцями для найбільш надійних, герметичних з’єднань. Ми пропонуємо повний асортимент сумісної арматури та надаємо детальні інструкції зі встановлення. Щоб отримати найкращі результати, завжди дотримуйтесь інструкцій виробника фітинга та використовуйте правильні інструменти для різання, видалення задирок і пресування.

Запитання 5: Які сертифікати має Ningbo Sunplast Pipe Co., Ltd. для своєї п’ятишарової багатошарової труби?

Відповідь: наші п’ятишарові багатошарові труби сертифіковані за багатьма міжнародними стандартами: ISO 9001 (Управління якістю), ISO 14001 (Управління навколишнім середовищем), DIN 16836, ASTM F1282, GB/T 19473 і WRAS (Консультативна схема щодо водних норм) для ринку Великобританії. Ми також маємо сертифікат KIWA для газових застосувань і схвалення DVGW (Німецька асоціація газу та води) для питної води. Крім того, наша фабрика регулярно перевіряється SGS і TÜV Rheinland, щоб забезпечити відповідність останнім стандартам. Ми надаємо повний набір сторонніх звітів про випробування та сертифікатів з кожною відправкою, забезпечуючи повне відстеження та відповідність місцевим нормам.

Висновок: п'ятишарова структура забезпечує неперевершену продуктивність

П'ятишарова структура багатошарової композитної труби є свідченням сучасної інженерії матеріалів. Кожен шар — внутрішній PEX, клей, алюмінієвий сердечник, клей і зовнішній PEX — відіграє особливу й важливу роль у забезпеченні чудових характеристик труби. Від хімічної стійкості та гнучкості шарів PEX до кисневого бар’єру та стабільності розмірів алюмінієвого сердечника, до міцності адгезивних шарів, кожен компонент оптимізований для надійності та довговічності. Наша фабрика Ningbo Sunplast Pipe Co., Ltd. вдосконалила виробництво п’ятишарових багатошарових труб, гарантуючи, що кожна труба відповідає найвищим стандартам якості та продуктивності. Наш широкий асортимент продукції, суворий контроль якості та прагнення до інновацій роблять нас надійним партнером для проектів сантехніки будь-якого масштабу.

Ви шукаєте надійну, високоефективну багатошарову трубу для свого наступного проекту?Зв'яжіться з Ningbo Sunplast Pipe Co., Ltd. сьогоднідля отримання комплексної консультації щодо продукту. Надайте специфікації вашого проекту, і наша команда інженерів порекомендує оптимальний розмір багатошарової труби, номінальний тиск і спосіб з’єднання. Ми пропонуємо безкоштовні зразки, конкурентоспроможні ціни та швидку доставку в будь-яке місце.Надішліть запит на безкоштовний зразок багатошарової труби та пакет технічних даних зараз у Ningbo Sunplast Pipe Co., Ltd. і відчуйте чудову продуктивність нашої п’ятишарової багатошарової труби.
